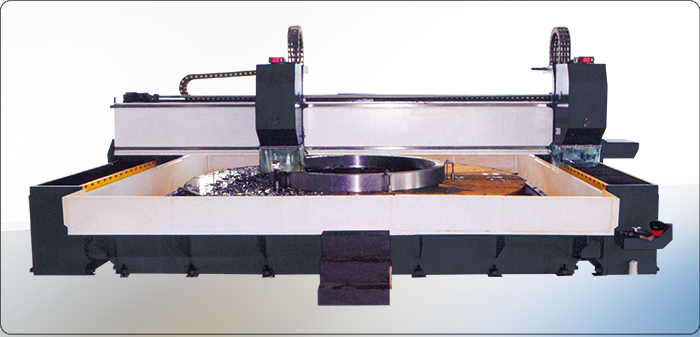

產品用途：GZD系列大型龍門移動式高速數控鉆床主要用于風電法蘭、石化、鍋爐、制冷等行業的法蘭盤、管板、折流板的鉆孔加工，也可用于建筑、橋梁等行業的大型板材的鉆孔加工作業。
技術參數：
|
型 號 |
GZD2500/2 |
GZD4000/2 |
GZD5000/2 |
||
|
工件 |
最大鉆孔中心距長×寬（mm） |
2500×2500 |
4000×4000 |
5000×5000 |
|
|
最大加工板厚（mm） |
250 |
||||
|
工作臺 |
T型槽形式 |
縱橫形 |
|||
|
鉆削動力頭 |
數量 |
2 |
2 |
2 |
|
|
主軸錐孔 |
BT50 |
||||
|
最大鉆孔直徑（mm） |
Φ50 |
||||
|
攻絲范圍 |
M8-M20 |
||||
|
主軸轉速（伺服主軸）（r/min） |
0-4000 |
||||
|
主軸電機功率（kW） |
22（可選） |
||||
|
龍門縱向移動（X軸） |
最大行程（mm） |
2500 |
4000 |
5000 |
|
|
X軸移動速度（m/min） |
0-8 |
||||
|
X軸伺服電機功率（kW） |
3×2 |
3×2 |
|||
|
動力頭橫向移動（Y軸） |
主軸最大間距（mm） |
2500 |
4000 |
5000 |
|
|
Y軸移動速度（m/min） |
0-8 |
||||
|
Y軸伺服電機功率（kW） |
3×2 |
3×2 |
3×2 |
||
|
垂直滑枕進給運動（Z軸） |
Z軸最大行程（mm） |
500 |
|||
|
Z軸移動速度（m/min） |
0-8 |
||||
|
Z軸伺服電機功率（kW） |
3×2 |
3×2 |
3×2 |
||
|
定位精度 |
X、Y軸（mm） |
≤±0.1/（全長） |
|||
|
排屑 |
排屑器型式 |
平板鏈式 |
|||
|
排屑器數量 |
1 |
2 |
|||
|
排屑速度（m/min） |
1.5 |
||||
|
排屑器電機功率（kW） |
0.75 |
2×0.75 |
|||
